  • Z573X-10鑄鐵傘齒輪漿液閥

Z573X-10鑄鐵傘齒輪漿液閥

  • 所屬類別:閘閥系列
  • 產品名稱:Z573X-10鑄鐵傘齒輪漿液閥
  • 產品標簽:Z573X-6/Z573X-10型鑄鐵傘齒輪對夾式漿液閥,Z573X-10-DN500傘齒輪漿液閥
  • 更新時間:2021/2/14 16:30:22
  • 訪問統計:
  • 一、Z573X傘齒輪漿液閥概述:

    Z573X傘齒輪漿液閥是在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的基礎上開發出來的一種新型產品。主體采用鑄造,鑄鐵材質。通徑從DN50-DN1200。產品廣泛用于化工,煤炭,食品,污水,造紙,鋼鐵等到領域,是一種理想的密封閥門。鏈輪式漿液閥主要由左,右閥體,U型密封圈,閘板,鋼螺母,閥桿,支架,手輪等件組成,閥門啟閉靠旋轉傘齒輪完成,順時旋轉時,閥門關閉;反之為開放。也可根據客戶需要旋轉安裝其他驅動方式如電動裝置,氣動裝置、電液動裝置。

    二、Z573X傘齒輪漿液閥主要性能規范:

    公稱壓力PN 密封試驗 殼體試驗 工作溫度 適用介質
    0.6MPa 0.66MPa 0.9MPa -10℃~120℃ 泥漿、煤渣、紙漿、糧漿、粒狀物等介質
    1.0MPa 1.1MPa 1.5MPa

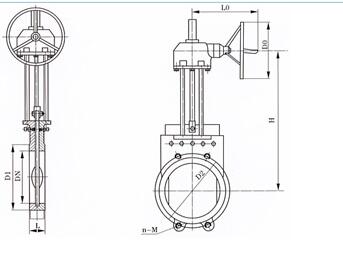

    三、Z573X傘齒輪漿液閥主要外形及連接尺寸(mm):

    公稱通徑DN 結構長度L D1 D2 H L0 D0 n-M
    0.6 1.0.
    50 48 48 100 125 300 400 250 4-M16
    65 48 48 120 145 310 400 250 4-M16
    80 50 50 135 160 330 400 250 4-M16
    100 50 50 155 180 380 400 250 8-M16
    125 50 50 185 210 440 400 250 8-M16
    150 60 60 210 240 500 400 250 8-M20
    200 60 60 265 295 580 400 250 8-M20
    250 70 70 320 350 670 420 300 12-M20
    300 70 80 368 400 820 420 300 12-M20
    350 80 90 428 460 900 420 300 16-M20
    400 90 120 482 515 1020 420 300 16-M22
    450 90 120 532 565 1150 420 300 20-M22
    500 90 130 585 620 1250 420 300 20-M22
    600 140 140 685 725 1500 420 300 20-M27
    700 140 140 800 840 1750 420 300 24-M27
    800 190 190 905 950 2000 420 300 24-M30
    900 203 203 1005 1050 2300 420 300 28-M30
    1000 216 216 1115 1160 2500 420 300 28-M30
    1200 254 254 1325 1380 2800 420 300 32-M36
    Z573X 傘齒輪漿液閥主要性能規范

    公稱壓力PN

    密封試驗

    殼體試驗

    工作溫度

    適用介質

    0.6MPa

    0.66MPa

    0.9MPa

    0℃~120℃

    泥漿、煤渣、紙漿、糧漿、粒狀物等介質

    1.0MPa

    1.1MPa

    1.5MPa

    Z573X 傘齒輪漿液閥主要外形及連接尺寸(mm)

    公稱通徑DN

    結構長度L

    D1

    D2

    H

    L0

    D0

    n-M

    0.6

    1.0.

    50

    48

    48

    100

    125

    300

    400

    250

    4-M16

    65

    48

    48

    120

    145

    310

    400

    250

    4-M16

    80

    50

    50

    135

    160

    330

    400

    250

    4-M16

    100

    50

    50

    155

    180

    380

    400

    250

    8-M16

    125

    50

    50

    185

    210

    440

    400

    250

    8-M16

    150

    60

    60

    210

    240

    500

    400

    250

    8-M20

    200

    60

    60

    265

    295

    580

    400

    250

    8-M20

    250

    70

    70

    320

    350

    670

    420

    300

    12-M20

    300

    70

    80

    368

    400

    820

    420

    300

    12-M20

    350

    80

    90

    428

    460

    900

    420

    300

    16-M20

    400

    90

    120

    482

    515

    1020

    420

    300

    16-M22

    450

    90

    120

    532

    565

    1150

    420

    300

    20-M22

    500

    90

    130

    585

    620

    1250

    420

    300

    20-M22

    600

    140

    140

    685

    725

    1500

    420

    300

    20-M27

    700

    140

    140

    800

    840

    1750

    420

    300

    24-M27

    800

    190

    190

    905

    950

    2000

    420

    300

    24-M30

    900

    203

    203

    1005

    1050

    2300

    420

    300

    28-M30

    1000

    216

    216

    1115

    1160

    2500

    420

    300

    28-M30

    1200

    254

    254

    1325

    1380

    2800

    420

    300

    32-M36
