  • H44H-25C鑄鋼旋啟式止回閥

H44H-25C鑄鋼旋啟式止回閥

  • 所屬類別:止回閥系列
  • 產品名稱:H44H-25C鑄鋼旋啟式止回閥
  • 產品標簽:H44H-16C旋啟式止回閥,DN100旋啟式止回閥,DN200旋啟式止回閥
  • 更新時間:2021/2/12 13:18:05
  • 訪問統計:
  • H44H-16/25C鑄鋼旋啟式止回閥概述:

    H44H鑄鋼旋啟式止回閥也叫旋啟式法蘭止回閥,是靠管路中介質本身的流動產生的力而自動開啟和關閉的,屬于一種自動閥門。旋啟式止回閥的采用內裝搖臂旋啟式結構,閥門的所有啟閉件都裝于閥體內部,不穿透閥體,除了中法蘭部位用密封墊片和密封環外,整體沒有外漏點,杜絕閥門外泄的可能。旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構,使得閥瓣在360度范圍內有一定的自由度,有適當的微量位置補償。

    H44H-16/25C鑄鋼旋啟式止回閥結構與特點:

    1、選材考究,符合國內、外相關標準,材料的全面質量高。

    2、密封副配對先進合理,閥瓣、閥座密封面采用鐵基合金或司太立(Stellite)鈷基硬質合金堆焊面成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。

    3、產品按國家標準GB/T12235設計制造。

    4、可采用各種配管法蘭標準及法蘭密封型式,滿足各種工程需要及用戶要求。

    5、閥體材料品種齊全,墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。

    可按用戶要求設計制造不同結構形式和連接形式的止回閥,為各種設備配套使用

    H44H-16/25C鑄鋼旋啟式止回閥適用范圍:

    城建、化工、冶金、石油、制藥、食品、飲料、環保,選用于公稱壓力PN1.6~6.4MPa,工作溫度-29~550℃的石油、化工、火力電站等各種工況的管路上。適用介質為:水、油品、蒸汽等。

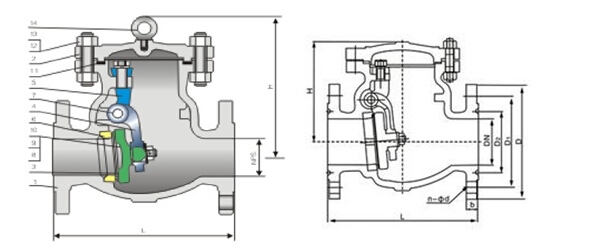

    H44H-16/25C鑄鋼旋啟式止回閥結構圖:

    H44H-16/25C鑄鋼旋啟式止回閥采用標準:

    結構形式

    螺柱閥蓋升降式止回閥

    設計依據

    GB

    API

    設計標準

    GB/T 12235

    BS1868

    結構長度

    GB/T 12221

    ASME B16.10

    連接法蘭

    JB/T 79-94

    ASME B16.5

    試驗和檢驗

    JB/T9092

    API 598

    注:閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

    H44H-16/25C鑄鋼旋啟式止回閥性能參數:

    型號

    H44H-16C~250

    工作壓力(MPa)

    1.6~25

    適用溫度(℃)

    ≤425

    適用介質

    水、蒸汽、油品

    材料

    閥體、閥蓋、閥瓣

    碳素鋼

    密封面

    碳鋼堆焊鐵基合金

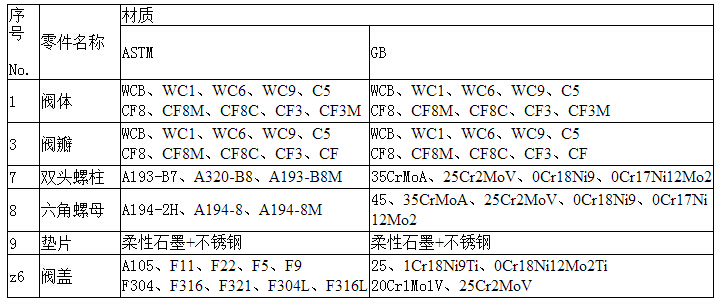

    H44H-16/25C鑄鋼旋啟式止回閥主要零件材料:

    H44H-16/25C鑄鋼旋啟式止回閥連接尺寸表:

    型號

    公稱壓力

    PN

    (MPa)

    公稱通徑

    DN

    (mm)

    尺寸(mm)

    重量

    (Kg)

    L

    D

    D1

    D2

    b

    Z-d

    D3

    H

    H44H-16C

    1.6

    40

    200

    145

    110

    88

    20

    4-18

    145

    103

    15.2

    50

    230

    160

    125

    102

    20

    4-18

    185

    160

    21.3

    65

    290

    180

    145

    122

    22

    8-18

    215

    175

    28.1

    80

    310

    195

    160

    133

    22

    8-18

    235

    185

    37.6

    100

    350

    230

    180

    158

    24

    8-23

    270

    220

    56.7

    125

    400

    270

    210

    184

    28

    8-25

    340

    248

    91

    150

    480

    300

    240

    212

    30

    8-25

    375

    270

    129

    200

    550

    360

    295

    268

    34

    12-25

    350

    210

    250

    650

    425

    355

    320

    36

    12-30

    515

    415

    290

    300

    750

    485

    410

    370

    40

    16-30

    320

    350

    850

    550

    470

    430

    44

    16-34

    420

    型號

    公稱壓力

    PN

    (MPa)

    公稱通徑

    DN

    (mm)

    尺寸(mm)

    重量

    (Kg)

    L

    D

    D1

    D2

    b

    Z-d

    D3

    H

    H44H-25C

    2.5

    40

    200

    145

    110

    88

    20

    4-18

    145

    103

    15.2

    50

    230

    160

    125

    102

    20

    4-18

    185

    160

    21.3

    65

    290

    180

    145

    122

    22

    8-18

    215

    175

    28.1

    80

    310

    195

    160

    133

    22

    8-18

    235

    185

    37.6

    100

    350

    230

    180

    158

    24

    8-23

    270

    220

    56.7

    125

    400

    270

    210

    184

    28

    8-25

    340

    248

    91

    150

    480

    300

    240

    212

    30

    8-25

    375

    270

    129

    200

    550

    360

    295

    268

    34

    12-25

    435

    350

    210

    250

    650

    425

    355

    320

    36

    12-30

    515

    415

    290

    300

    750

    485

    410

    370

    40

    16-30
